メカニカルシールの交換にかかる
費用や労力を減らしませんか？
- ポンプの分解にかかる費用
- 芯出し作業など復旧作業の費用
- 設備休止のダウンタイム
- メカニカルシール部品交換の費用
チェスタートンのメカニカルシールには
その問題を解決するご提案があります。
メカニカルシール 製品ラインナップ
442C
カートリッジスプリットシール
- スプリットシール
- 取付が簡単＆正確
- 高真空にも対応
442NJ
大型機器用スプリットシール
- スプリットシール
- 200㎜超の大型機器
- 高真空にも対応
442M
ミキサー型スプリットシール
- スプリットシール
- 軸ブレ許容値大
- 高真空にも対応
1510
シングルカートリッジシール
- カートリッジシール
- 優れた汎用性
- 取付が簡単&正確
1810
シングルカートリッジシール
- カートリッジシール
- 高信頼性
- カスタマイズ可能
2810
ダブルカートリッジシール
- カートリッジシール
- 高信頼性ダブルシール
- カスタマイズ可能
280M
ミキサー型ダブルシール
- カートリッジシール
- 軸ブレ/スラスト対応
- 撹拌機に最適
170
スラリー流体用シール
- カートリッジシール
- スラリー流体専用設計
- フラッシング水不要
4400
非接触型ガスシール
- カートリッジシール
- 高信頼性ガスシール
- 取付が簡単＆正確

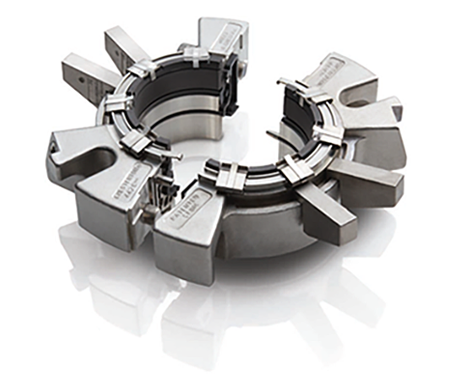

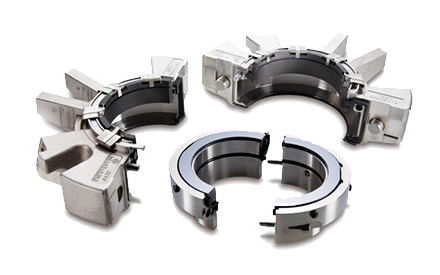

完全二分割シールの利便性とカートリッジシールの信頼性を両立した新世代のスプリットシールです。
完全2分割のシールでありながら、高真空環境下にも対応する高性能シールです。カートリッジ構造が取付時の手順を極限まで簡略化し、個人差がなく正確、簡単、短時間に行えることになりました。皆様のご要望に応えXLサイズが登場、より大型の機器にも対応出来る様になりました。
Chesterton 442NJ Split Seal
- 供給サイズ：
- 200mm～305mm/8.00"~12.00"
- 耐圧性能：
- 711mmHg ～ 30bar g
- 温度限界：
- 120℃
- 周速限界：
- 15m/s

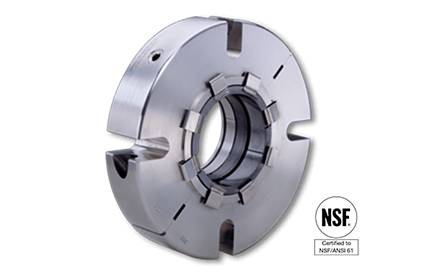

442NJスプリットシールは、200㎜を超える軸径の大型回転機器に分解することなく取付、交換が可能なメカニカルシールです。このシールの登場で大型機器のシール交換時のコストを大幅に削減することが可能になりました

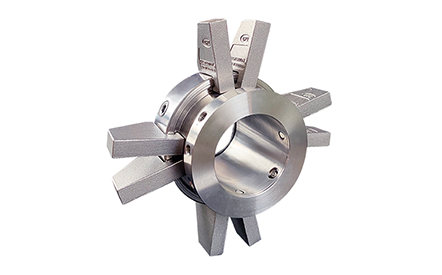

Chesterton 442M Mixer Split Seal
- 供給サイズ：
- 20 mm to 305 mm/0.75" ～ 12.00"
- 耐圧性能：
- 711mmHg ～ 31bar g
- 温度限界：
- 120℃
- 周速限界：
- 20m/s

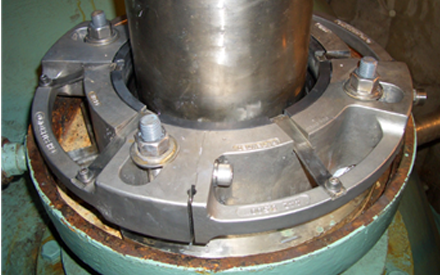

攪拌機やミキサーなどの軸ブレが発生しやすい機器に最適なミキサー仕様のスプリットシールです。
縦型の撹拌機等など分解整備が大変な機器に対して、大幅な作業軽減を実現します。
大きな軸ブレ発生にも追随し、高真空環境でも使用可能な高機能設計となっております。
Chesterton 1510 General Duty Single Cartridge Seal
- 供給サイズ：
- 25mm~120mm /1.00"~4.75"
- 耐圧性能：
- 711mmHg ～20 bar g
- 温度限界：
- -55℃～300℃
- 周速限界：
- 25m/s
1510シングルシールは最新のシール技術を盛り込んだ標準仕様のメカニカルシールです。
汎用性が高く、プラント内の多くの設備でご利用可能で、簡単な取付と高い信頼性はメンテナンス効率や生産性を向上させます。

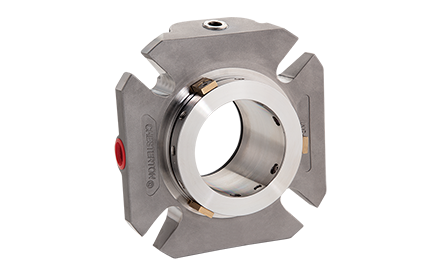

1810シングルシールは独自のAXIUS™モジュラープラットフォームを駆使し、最新のシール技術をふんだんに盛り込んだ最新式のメカニカルシールです。高い信頼性と、過酷な運転条件下でも抜群の耐久性を持っております。幅広い流体に適合できる様、様々な摺動面形状や補助部品との構成が可能です。

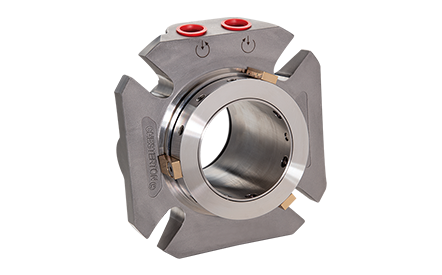

Chesterton 2810
Heavy-Duty Modular Double Cartridge Seal
- 供給サイズ：
- 25mm~120mm /1.00"~4.75"
- 耐圧性能：
- 711mmHg ～40 bar g (17 bar g outboard)
- 温度限界：
- -55℃～300℃
- 周速限界：
- 25m/s
2810ダブルシールは、独自のAXIUS™モジュラープラットフォームを駆使し、シールの品質、柔軟性、気化漏れ制御の面で高い信頼性を実現しました。様々なフェース形状や補助部品との構成が可能で、広範なプロセス条件に適合したシール性能を発揮することができます。

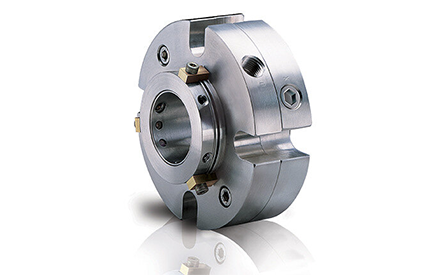

Chesterton 280M Mixer Cartridge Double Seal
- 供給サイズ：
- 25mm~120mm /1.00"~4.75"
- 耐圧性能：
- 711mmHg ～40 bar g (17 bar g outboard)
- 温度限界：
- -55℃～300℃
- 周速限界：
- 20m/s
280M ダブルシールは、厳しい流体環境で高い信頼性を実現します。280Mシールの設計は通常のメカニカルシールでは対応不可能な軸ブレ対応性能と高いシール性能を併せ持つ高機能設計となっており、厳しい条件下でも高い信頼性を実現するように最適化されています。

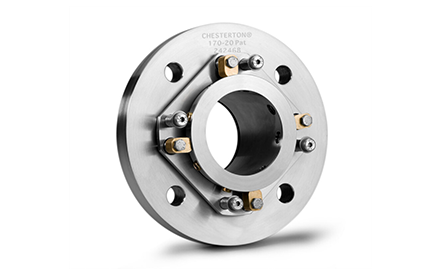

Chesterton 170 Slurry Single Cartridge Seal
- 供給サイズ：
- 25mm~228mm /1.00"~9.00"
- 耐圧性能：
- 711mmHg ～17 bar g
- 温度限界：
- -55℃～300℃
- 周速限界：
- 11m/s
170シールはスラリー流体用として設計された大変ユニークなメカニカルシールです。通常は大量に使用されていた外部注水を必要としない設計の為、水コスト低減と流体の希釈を防ぎ、プラント効率を上昇させます。

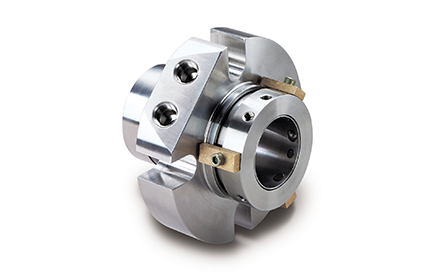

Chesterton 4400 Dual Concentric Gas Seal
- 供給サイズ：
- 25mm~90mm /1.00"~3.625"
- 耐圧性能：
- 711mmHg ～20 bar g
- 温度限界：
- -55℃～300℃
- 周速限界：
- 25m/s
4400 GASシールは気体シールの最新技術を盛り込み開発された高い信頼性のガスシールです。
通常のカートリッジシールと同様に機器への取り付けが簡単で、また、スペアシールキットを使用して現場での再生、修理が容易です。
