SPEEDSEAL® PROGRAM
チェスタートンのスピードシールプログラムは、チェスタートン社が開発した頑丈で潤滑性に富んたオリジナルの熱硬化性ポリマー素材を最先端のマシニング加工で多種多様なシールを製作するプログラムです。

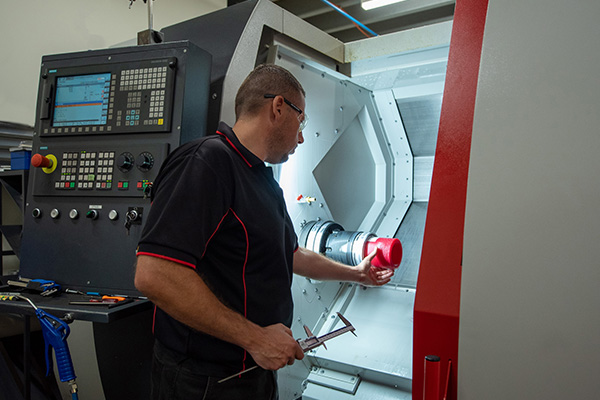

スピーディ且つフレキシブルなマシニング加工技術は、従来のモールド製造よりも、デザイン性やサイズ調整の幅が大幅に広がりました。
これまで納期がかかっていた特殊サイズのシールも短期間で製作供給可能となり、皆様の整備計画に強い味方となります。現在、明治屋では米国のチェスタートン本社工場及びオーストラリアに拠点を持つカスタムシール社にシール製造を依頼しております。専門エンジニアによる設計とマシニング装置によりユニークでオリジナリティの高い製品を供給しております。

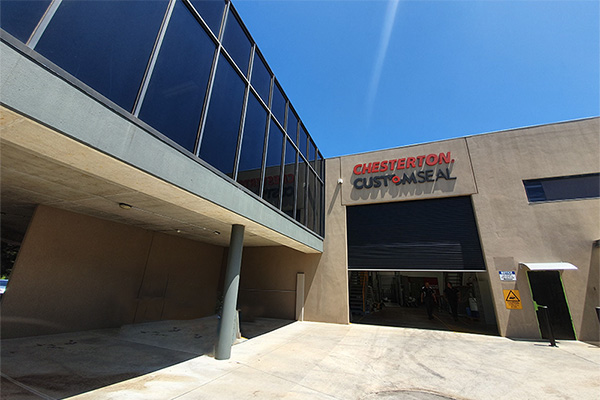

オーストラリア CUSTOMSEAL社
油空圧機器シール 製品ラインナップ
21K ワイパー
- 鋭角なリップデザイン
- 粉じんに負けない強度
- 役割：ダストは外に！
22K Uパッキン
- ユニークなデザイン
- 油膜を残さない性能
- 役割：油は中に！
19Kベアリングバンド
- 砲金と同じ圧縮強度
- 潤滑性のある単一素材
- 役割：芯を出す！
27K Vパッキン
- ユニークなデザイン
- 低圧でも高いシール性
- 傷のあるロッドに対応
11K 積層シール
- 圧縮しない積層シール
- スプリットで供給可能
- 傷のあるロッドに対応
20K Duoシール
- ２ポイントリップ
- 双方向シール
- 単一溝に装着可能
20KD 静止シール・フェイスシール
- 静止機器の油漏れ対策
- Oringのアップグレード
- 電磁弁用シールに最適
CCS カスタムキャップシール
- 様々なキャップ形状有
- シーラーの選択肢豊富
- 難燃性作動油に適応
SES スプリング補強型シール
- 耐薬品性のある素材
- 往復、回転機器に対応
- 難燃性作動油に適応

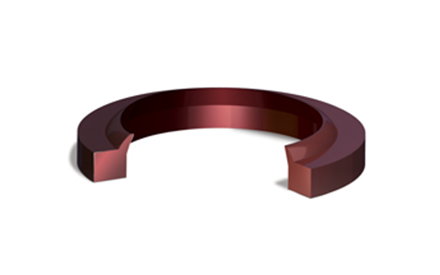

チェスタートン21Kワイパーは、頑丈で鋭利なフレア状の形状が特徴です。汚染や早期故障の原因となる研磨性異物から機器を保護します。油圧および空圧アプリケーションでロッドやラムに優れた性能を発揮します。

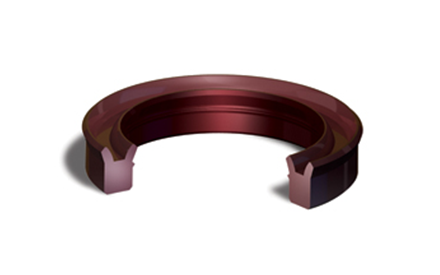

チェスタートン22Kは、Uパッキンタイプのシールで、頑丈な静止リップがシールを安定化して横転を防ぐ一方、特徴のあるリップ形状が低圧シール関連の問題を解決し、取付けを簡単にしました。ロッドシールあるいはピストンシールとして供給され、油圧アプリケーションにおいて優れた性能を発揮します。

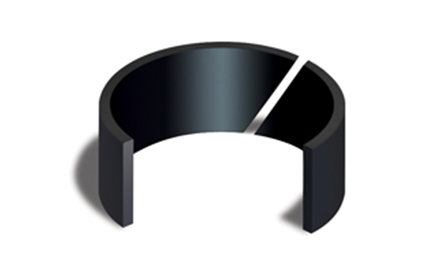

19Kは交換可能な二分割型ベアリングバンドです。稼働部品の金属と金属の接触を防ぎ、機器の寿命を延長させます。また、潤滑剤を含有しているので、ロッド、ラム、ピストンなどの往復運動、回転、あるいは静止機器での使用に適しています。

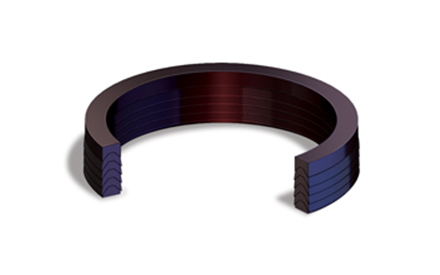

チェスタートン27Kは、積層型Vパッキンです。通常の積層型セットと異なり各シールリングの中央部で積層し、各リングに均一な荷重を与える構造になっています。また、最少のグランド荷重で長期のシール寿命を保証します。分割型あるいは一体型を削り出しで製作し供給され、循環型油圧アプリケーションで優れた性能を発揮します。

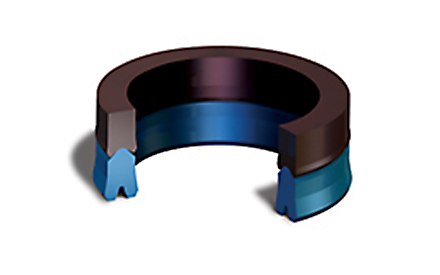

チェスタートンの特許取得済み11K は、2つの部品で構成されたユニークな分割型デザインをしており、機器の分解やシムを不要にし、油圧シリンダーやプレスの使用に推奨されます。セットには様々な素材の組合せがあるので機器の新旧を問わず使用でき、また分割型、一体型いずれのデザインでも供給可能です。

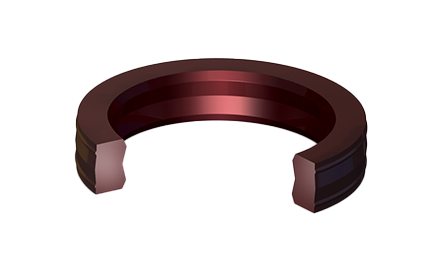

20K Duoシールは連続双方向式の圧縮シールで独立した二重リップのデザインとなっています。
頑丈なリップデザインで単一溝用に設計された製品です。
大きな隙間や圧力の急上昇に対応するはみだし防止リングを備えたデザインも供給可能です
Chesterton 20KD Face & Static Seals（静止シール・フェイスシール）
- 使用用途：
- 油圧機器
- 耐熱温度：
- -50℃ ～ 120℃
- 周速限界：
- －
- 耐圧性能：
- 1035 bar

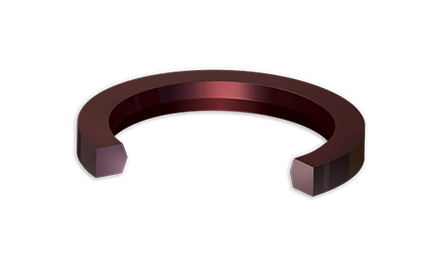

20K D-リングは、主に静止機器に使用される連続圧縮シールで、 油圧フランジのフェイスシールや電磁弁のOリングの油漏れ対策として有効的です。フラン ジやバルブの制御ユニットをはじめとする、油圧、空圧機器のアップグレード品として最適です。
Chesterton CCS（カスタムキャップシール）
- 使用用途：
- 油圧機器・空圧機器・回転機器
- 耐熱温度：
- -35 ～ 200℃
- 周速限界：
- 往復 0.85 ～ 15 m/s・回転 0.5 ～ 5m/s
- 耐圧性能：
- 345 bar

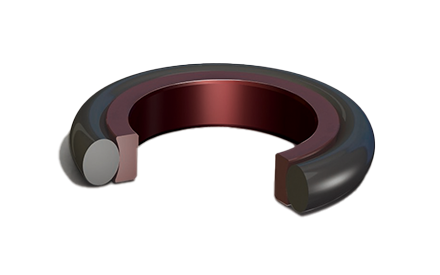

カスタムキャップシールは二つの独立部品で構成された双方向式シールで、Oリングとシーラーで構成されており、キャップはチェスタートンオリジナルの熱硬化性ポリマーと第二世代PTFEを選択可能です。単一溝、双方向油圧アプリケーションで優れた性能を発揮します。
Chesterton SES（スプリング補強型シール）
- 使用用途：
- 油圧機器・空圧機器・回転機器
- 耐熱温度：
- -253 ~ 315°C
用途、使用条件により製品選定・スペックが異なりますので詳細はお問合せ下さい

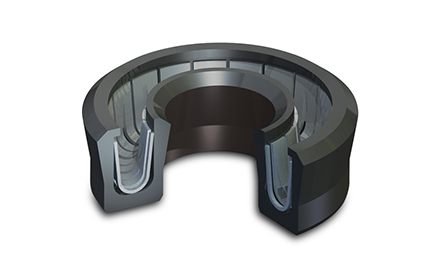

スプリング補強型シールはスプリングが最小の負担で大きく偏向するように設計されているので動的なアプリケーションに使用され、シールとハードウェアの長寿命化を実現します。特徴のあるジャケット素材は高性能ステンレス製カンチレバースプリングと共に最適な面圧を供給します。
