明治屋チェスタートン事業本部 改善提案-環境管理・サポート製品

～対スラリー（スラッジ）ポンプ用ブッシングの秘密を公開～

≪スラリー対策はどのような事をされていますか？≫

外部注水

BOX内に大量のシール水をいれてスラリーを追い出す
⇒大量の水を使うことによるコストの増大

オープンボア

ネックブッシュを取り除き、間口を広げる
⇒スラリー流体が周辺から減ることはない

制限ブッシング

軸との隙間を狭くして、スラリーを入りにくくする
⇒一旦入ってしまったスラリーは出ていかない

メカニカルシールの摺動材を硬質にする

スラリーに強い摺動材質に変更する　
⇒材質を変えたその分お値段も跳ね上がる

全ての方法に一長一短があり現状はどれも確実な対策としては不十分
結果的に最善の対策ではない

スラリーがシールにダメージを与える理由

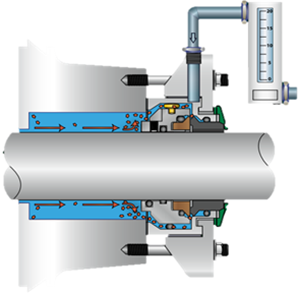

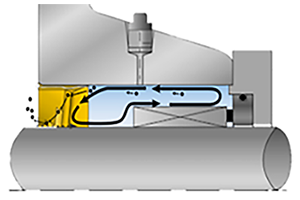

スタッフィングボックス内のスラリーはポンプの運転中は遠心力が加わると外周側に飛ばされながら、ずっと回っています。
ポンプの軸とネックブッシュの隙間は内周側なのでいくら水を入れてもその隙間からスラリーを排出することは難しいのです。
オープンボアにしても状況はかわりません。
また、スラリー粒子は狭い隙間に入り込んできます。
メカニカルシールの場合、シール環周辺に、スラリーが集まります。

（詳しくは動画参照）

チェスタートンがご提案するスラリー対策

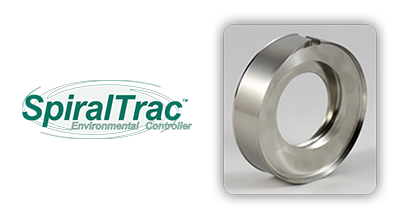

チェスタートンの提案する対スラリーの最新技術がSpiralTrac　という製品です。

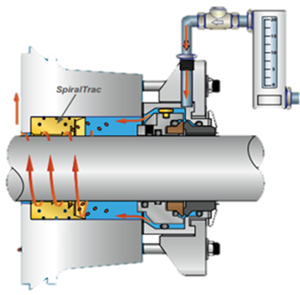

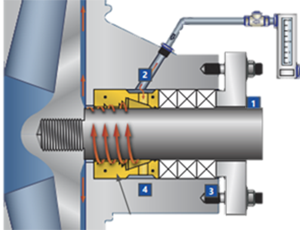

SpiralTracはこれまでのスラリー対策とは全く異なった考え方で、ポンプ運転時の遠心力を利用してスラリー粒子をスタッフィングボックス内から除去してしまうという画期的な方法となっています。

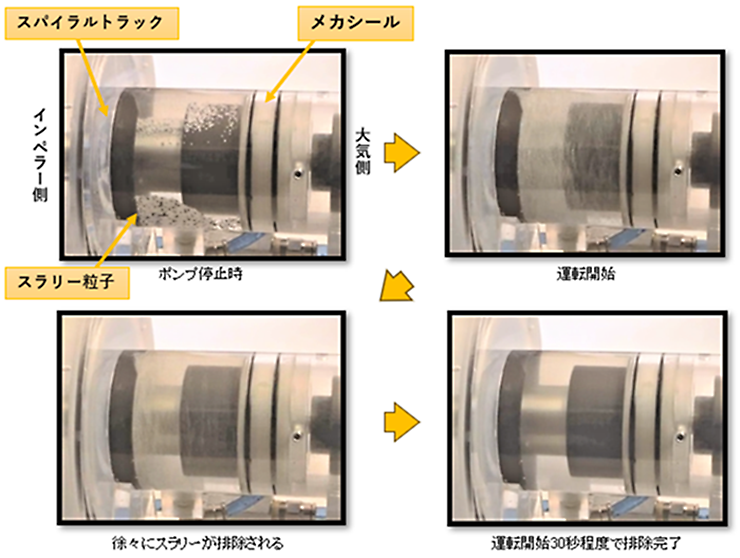

百聞は一見に如かずと申しますので、この画期的な動画をご覧になってください。

（詳しくは動画参照）
